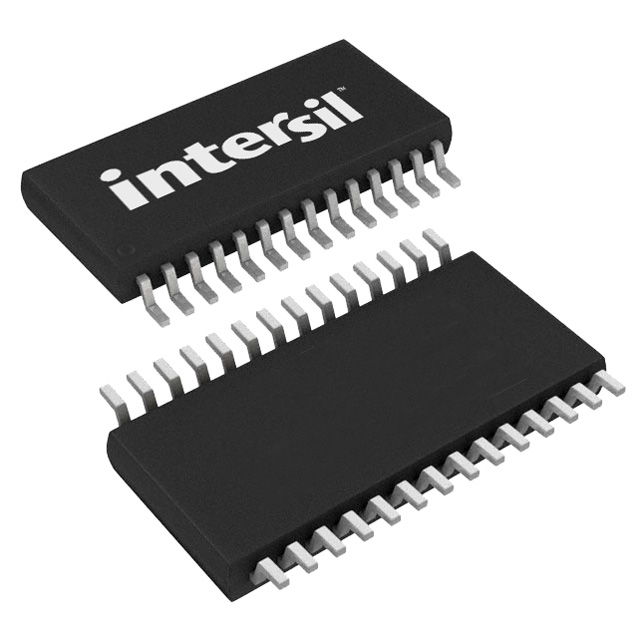

ICL3243ECVZ驱动器,接收器,收发器-型号参数

时间: 2023-11-24


技术参数

品牌:RENESAS瑞萨
型号:ICL3243ECVZ
封装:TSSOP28
批号:21+
数量:25000
描述:IC TRANSCEIVER FULL 3/5 28TSSOP
对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况:无铅/符合限制有害物质指令(RoHS3)规范要求
湿气敏感性等级 (MSL):3(168 小时)
原厂标准交货期:21 周
详细描述:完全版-收发器-3-5-RS232-28-TSSOP
数据列表:ICL3221E-23E, 32E, 41E, 43E;
标准包装:2,500
包装:标准卷带
零件状态:有源
类别:集成电路(IC)
产品族:接口 - 驱动器,接收器,收发器
系列:-
类型:收发器
协议:RS232
驱动器/接收器数:3/5
双工:完全版
接收器滞后:500mV
数据速率:250kbps
电压 - 供电:3V ~ 5.5V
工作温度:0°C ~ 70°C
安装类型:表面贴装型
封装/外壳:28-TSSOP(0.173",4.40mm 宽)
供应商器件封装:28-TSSOP
ICL3221E、ICL322E、ICL2223E、ICl322E、ICL3241E和ICL3243E是3.0V至5.5V供电的RS-232发射器/接收器,即使在VCC=3.0V时也符合ElA/TIA-232和V.28/V.24规范。此外,它们还为发射器输出和接收器输入(RS-232引脚)提供±15kV ESD保护(IEC61000-4-2气隙和人体模型)。目标应用是笔记本电脑和笔记本电脑,其中低操作功耗和更低的待机功耗至关重要。高效的片上电荷泵,加上手动和自动断电功能(ICL3232E除外),可将备用电源电流减少到1µa。占地面积小的封装和使用小型低值电容器可确保节省板空间。在最坏的负载条件下确保大于250kbps的数据速率。该系列完全兼容仅3.3V系统、3.3V和5.0V混合系统以及仅5.0V系统。ICL324XE是3驱动程序、5接收器设备,提供适用于笔记本电脑或笔记本电脑的完整串行端口。这两种设备还包括用于“唤醒”功能的非反向始终活动接收器。ICL3221E、ICL3223E和ICL3243E具有自动断电功能,可使片上电源和驱动器电路断电。当连接的外围设备关闭或RS-232电缆拔下时,会发生断电,这会自动节省系统电源,而不会更改硬件或操作系统。当有效的RS-232电压施加到任何接收器输入时,这些设备再次通电。
